製品情報

新製品リスト：1

品番 品名 材質 図面

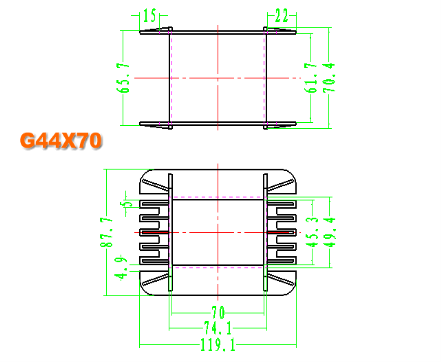

G44 x 70 ＥＩ133.2 x 70 66ＮＧ 図面

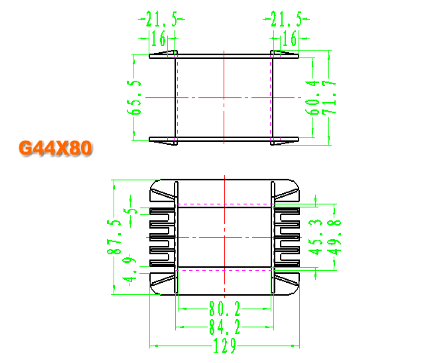

G44 x 80 ＥＩ133.2  x  80 66ＮＧ 図面

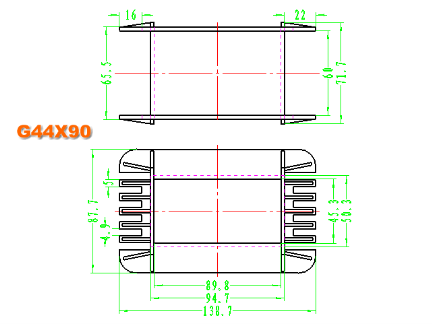

G44 x 90 ＥＩ133.2 x 90 66ＮＧ 図面

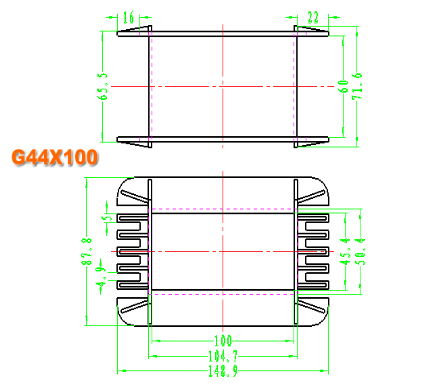

G44 x 100 ＥＩ133.2 x 100 66ＮＧ 図面

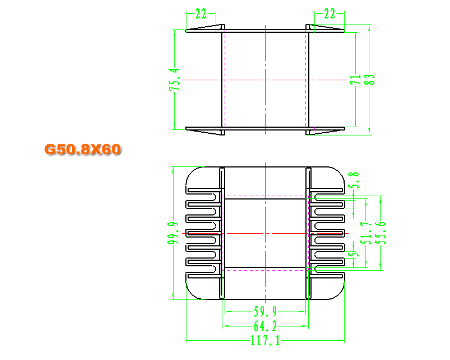

G50.8 x 60 ＥＩ52.8 x 60 66ＮＧ 図面

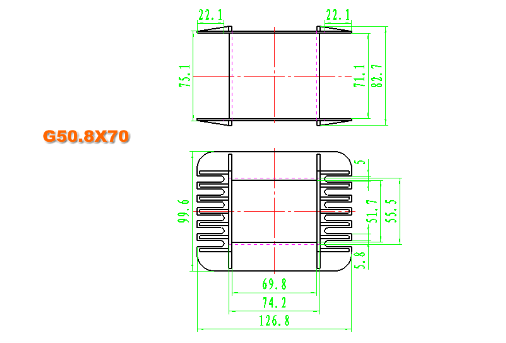

G50.8 x 70 ＥＩ152.4 x 70 66ＮＧ 図面

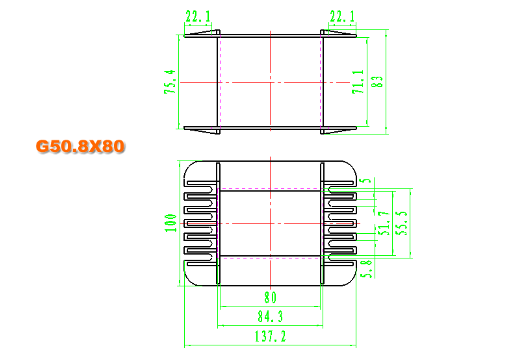

G50.8 x 80 ＥＩ152.4 x 80 66ＮＧ 図面
G50.8 x 90 ＥＩ152.4 x 90 66ＮＧ

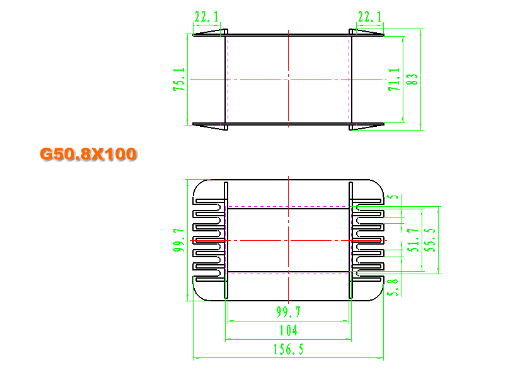

G50.8 x 100 ＥＩ152.4 x 100 66ＮＧ 図面

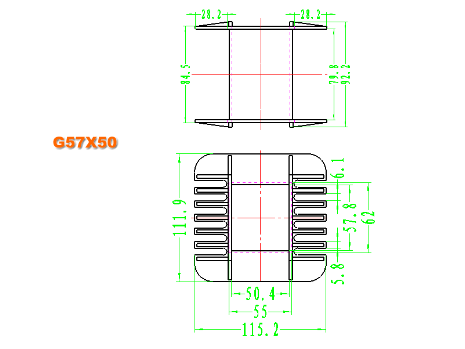

G57 x 50 ＥＩ171 x 50 66ＮＧ 図面

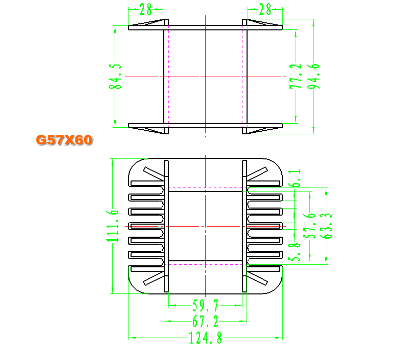

G57 x 60 ＥＩ171 x 60 66ＮＧ 図面
G57 x 70 ＥＩ171 x 70 66ＮＧ 図面

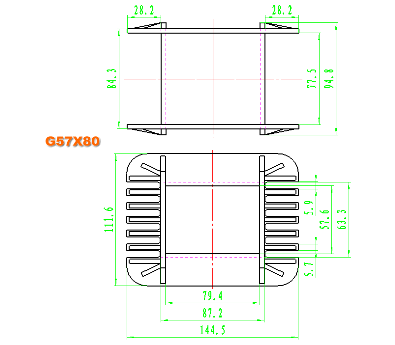

G57 x 80 ＥＩ171 x 80 66ＮＧ 図面

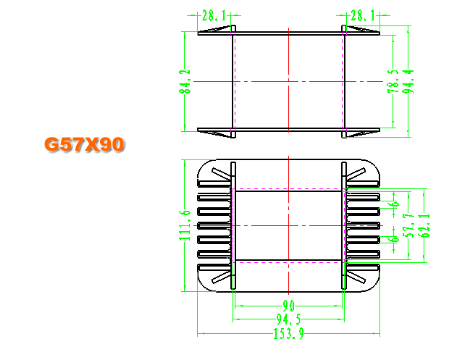

G57 x 90 ＥＩ171 x 90 66ＮＧ 図面

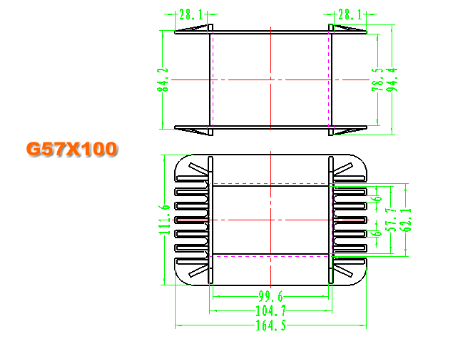

G57 x 100 ＥＩ171 x 100 66ＮＧ 図面

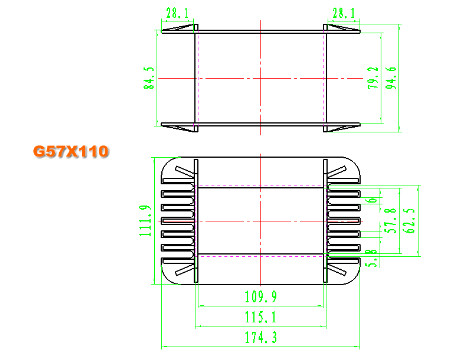

G57 x 110 ＥＩ171 x 110 66ＮＧ 図面

新製品リスト：2

ＳＥＲ型、Ｓ型鉄芯対応ボビン表
鉄心型式 品番 品名 材質 図面

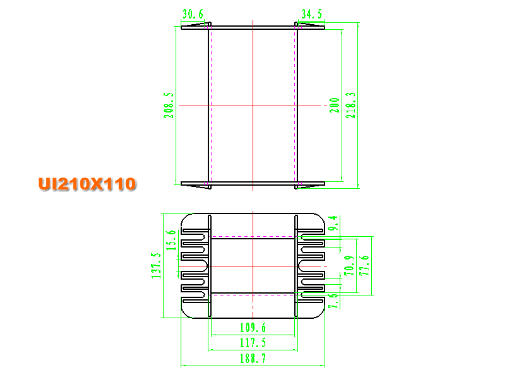

SER-70. S-70 ＵＩ210-110 ＳＥＲ70 x 110 66ＮＧ 図面

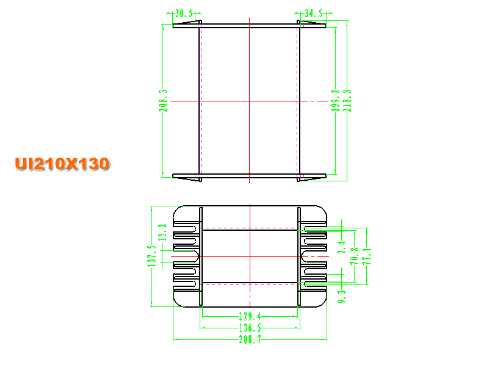

SER-70. S-70 ＵＩ210-130 ＳＥＲ70 x 130 66ＮＧ 図面
SER60B. S-60 ＵＩ180-80 ＳＥＲ60Ｂ x 80 66ＮＧ
SER60B. S-60 ＵＩ180-90 ＳＥＲ60Ｂ x 90 66ＮＧ

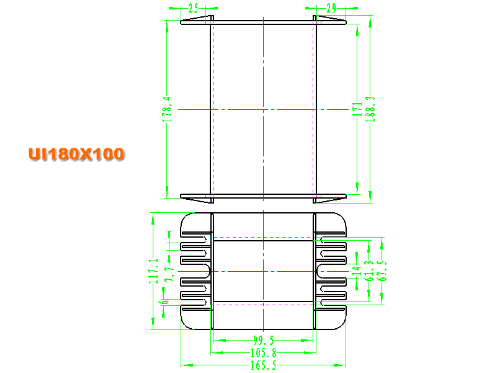

SER60B. S-60 ＵＩ180-100 ＳＥＲ60Ｂ x 100 66ＮＧ 図面

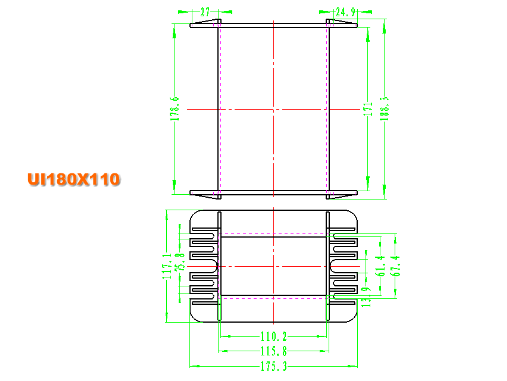

SER60B. S-60 ＵＩ180-110 ＳＥＲ60Ｂ x 110 66ＮＧ 図面

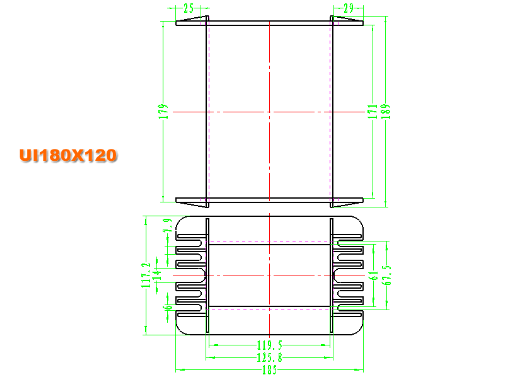

SER60B. S-60 ＵＩ180-120 ＳＥＲ60Ｂ x 120 66ＮＧ 図面

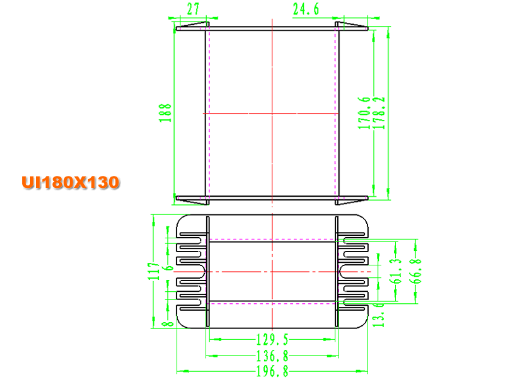

SER60B. S-60 ＵＩ180-130 ＳＥＲ60Ｂ x 130 66ＮＧ 図面

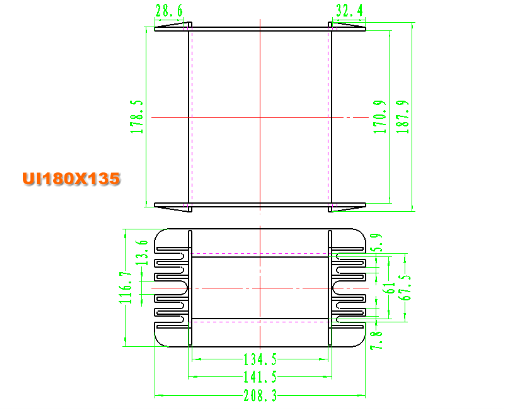

SER60B. S-60 ＵＩ180-135 ＳＥＲ60Ｂ x 135 66ＮＧ 図面

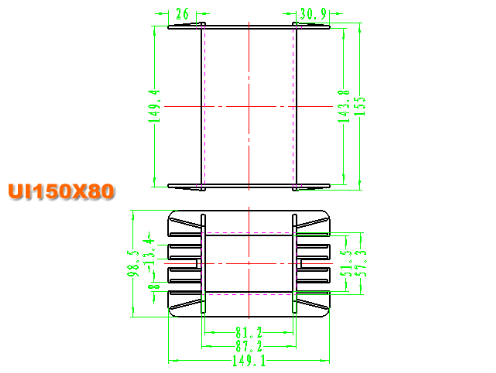

SER50A. S-50 ＵＩ150-80 ＳＥＲ50A x 80 66ＮＧ 図面

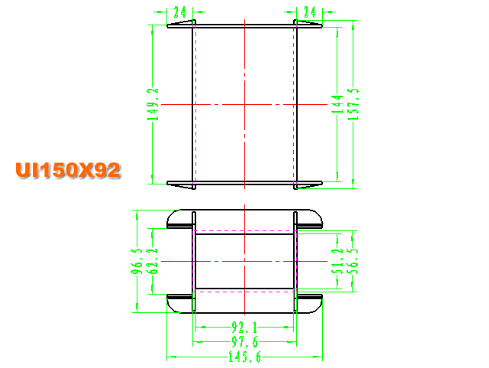

SER50A. S-50 ＵＩ150-92 ＳＥＲ50A x 92 66ＮＧ 図面

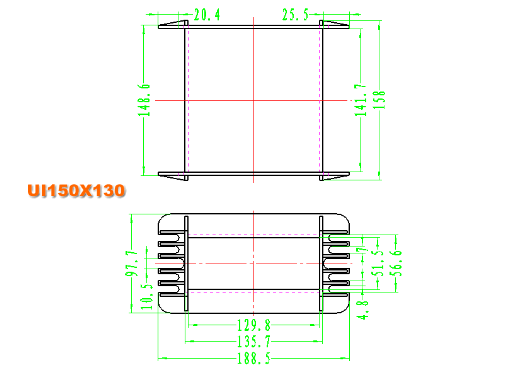

SER50A. S-50 ＵＩ50-130 ＳＥＲ50A x 130 66ＮＧ 図面

SER型は城山産業　Ｓ型は内山製作所の名称です。

新製品リスト：3

三相用ボビン表とコアメーカー名
鉄心機種名 メーカー 使用可能ボビン 図面

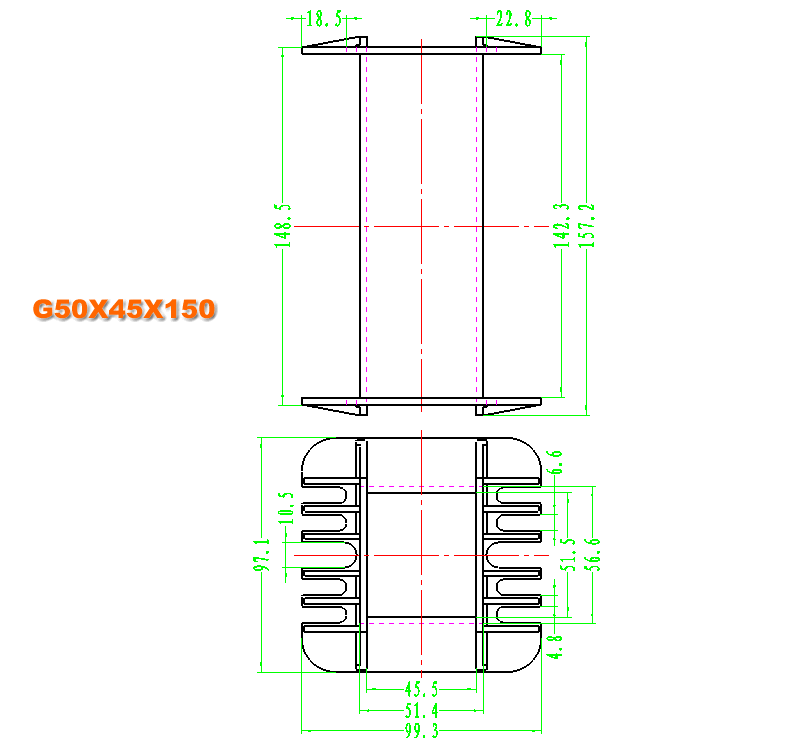

3相-50Ｈ ＥＩ250 城山産業 Ｇ50 x 45 x 150 図面

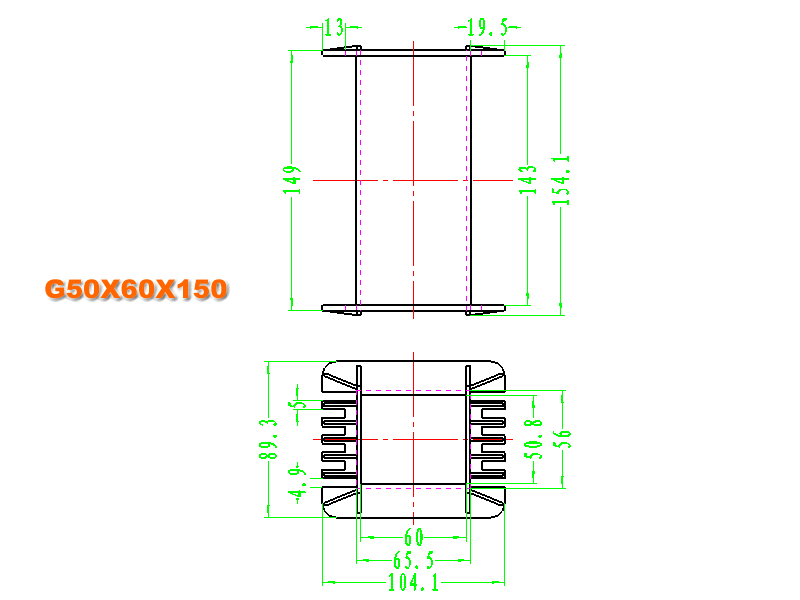

3相-50Ｈ ＥＩ250 城山産業 Ｇ50 x 60 x 150 図面

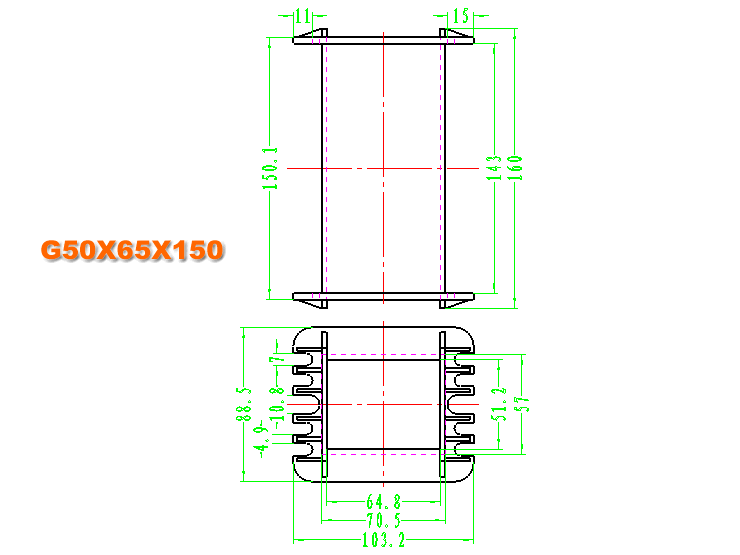

3相-50Ｈ ＥＩ250 城山産業 Ｇ50 x 65 x 150 図面

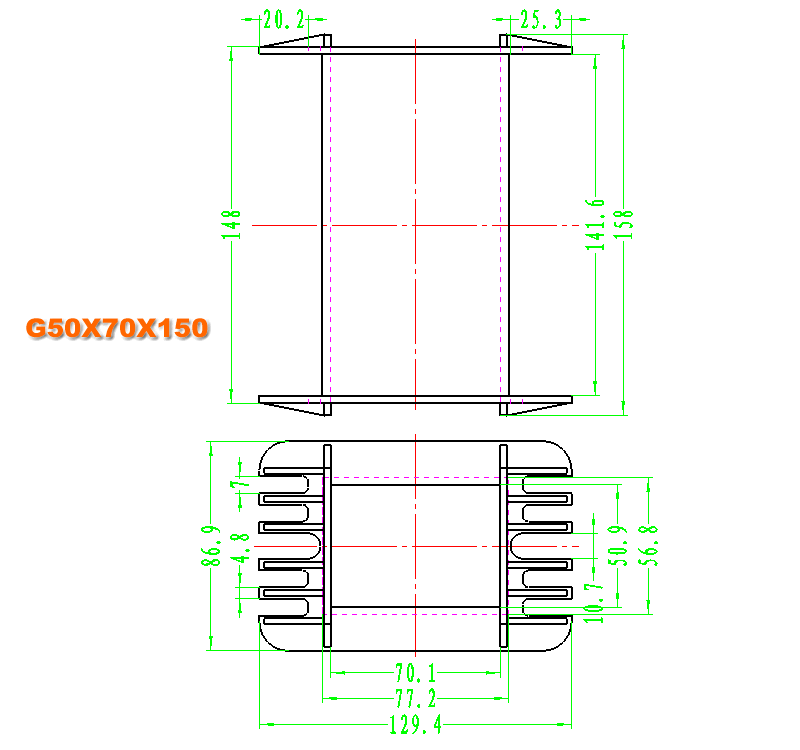

3相-50Ｈ ＥＩ250 城山産業 Ｇ50 x 70 x 150 図面

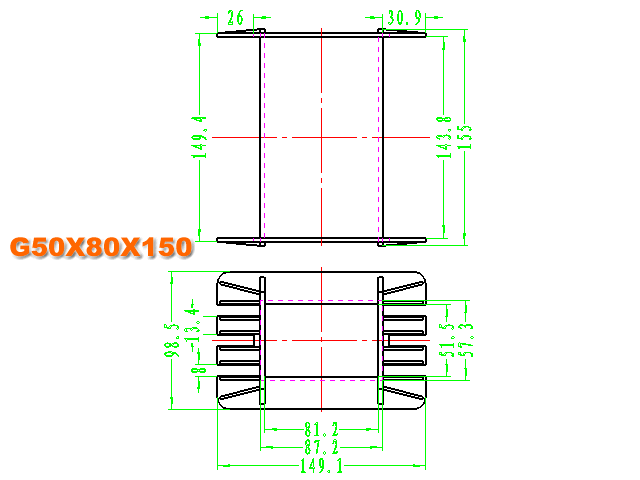

3相-50Ｈ ＥＩ250 城山産業 Ｇ50 x 80 x 150 図面

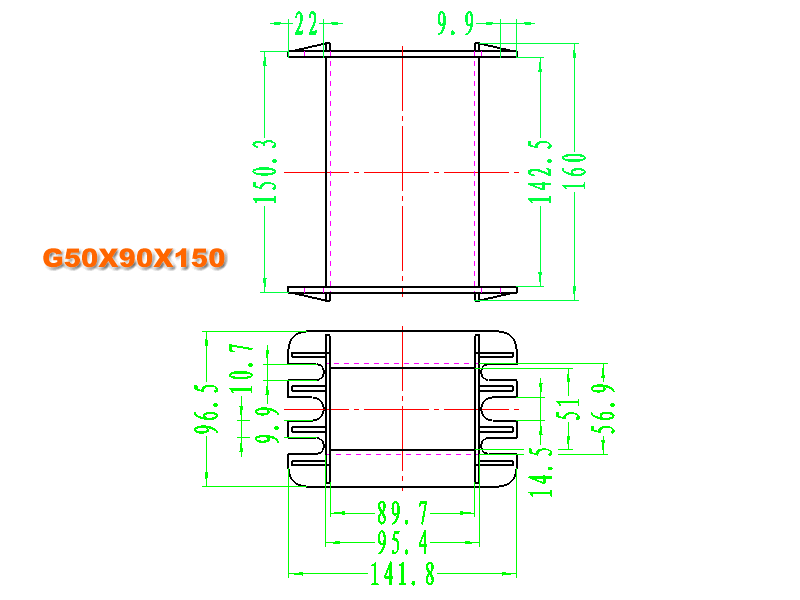

3相-50Ｈ ＥＩ250 城山産業 Ｇ50 x 90 x 150 図面

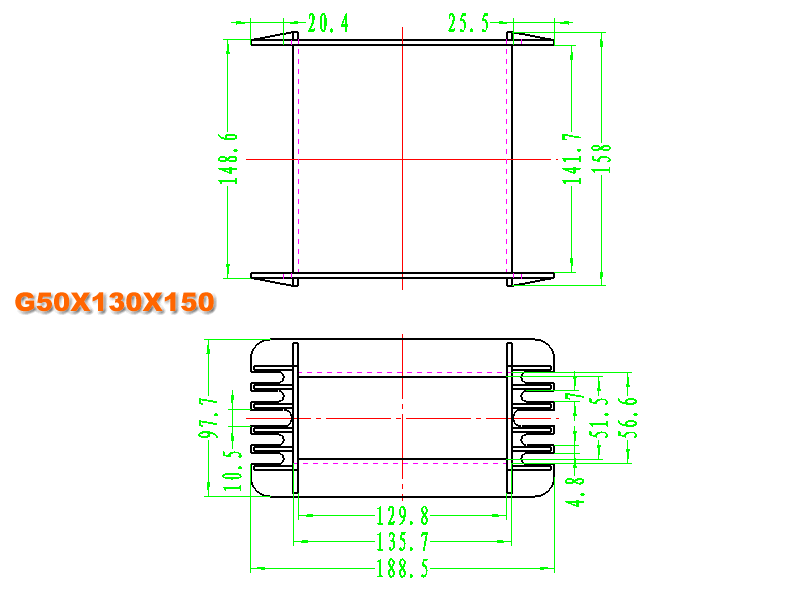

3相-50Ｈ ＥＩ250 城山産業 Ｇ50 x 130 x 150 図面

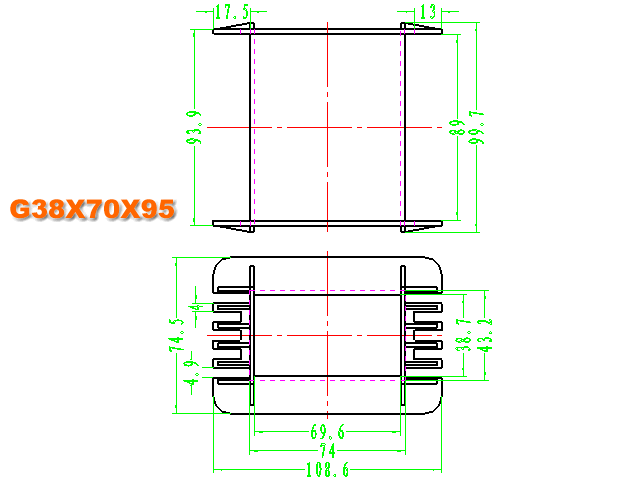

3相-38 Ｔ338 ＥＩ190 城山産業 内山製作所 Ｇ38 x 70 x 95 図面

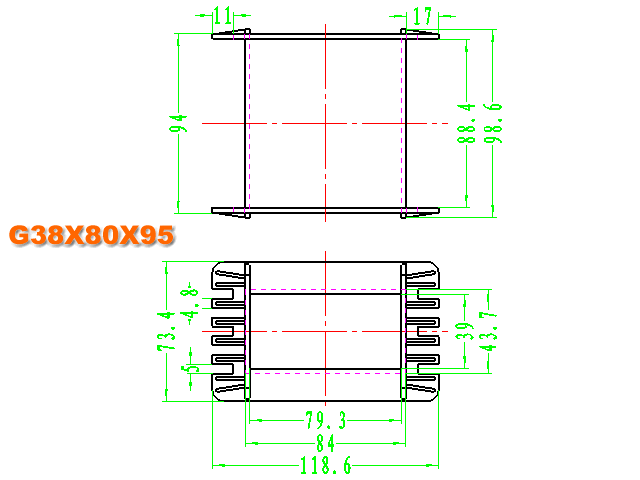

3相-38 Ｔ338 ＥＩ190 城山産業 内山製作所 Ｇ38 x 80 x 95 図面

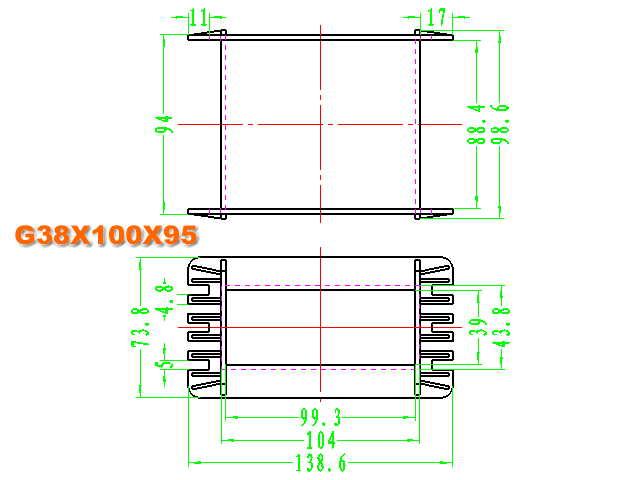

3相-38 Ｔ338 ＥＩ190 城山産業 内山製作所 Ｇ38 x 100 x 95 図面

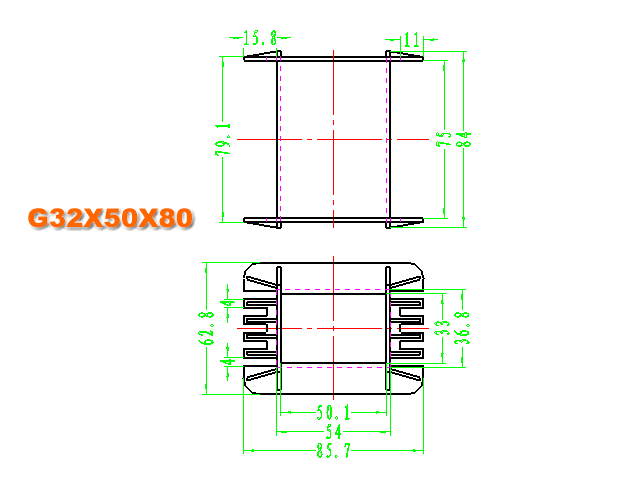

3相-32 Ｔ332 ＥＩ160 城山産業 内山製作所 Ｇ32 x 50 x 80 図面

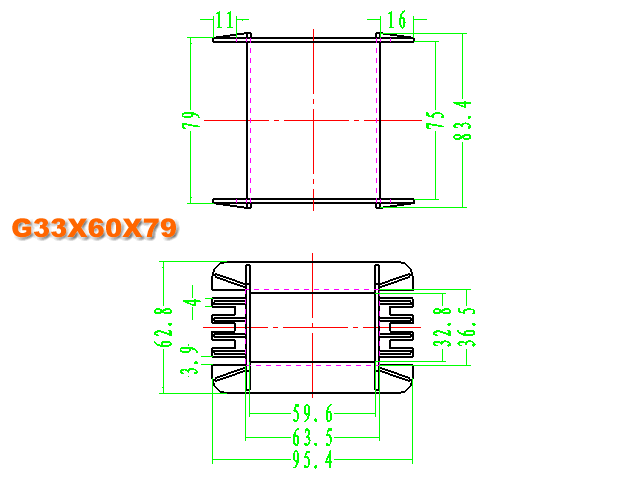

3相-32 Ｔ332 ＥＩ160 城山産業 内山製作所 Ｇ33 x 60 x 79 図面

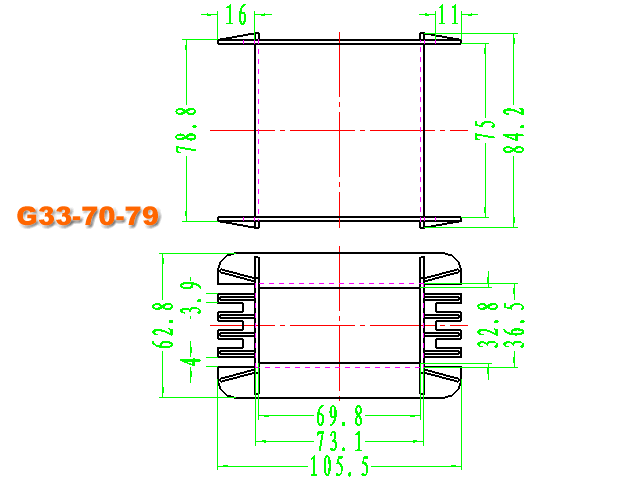

3相-32 Ｔ332 ＥＩ160 城山産業 内山製作所 Ｇ33 x 70 x 79 図面
