コイル巻数測定器：DMT-108

各種コイルの巻数を瞬時に測定してデジタル表示

• 60,000巻数まで測定可能
• コイル高さ：最大1.2 Mまで
• 測定精度: ± 0.2% 以内（最大誤差）
• 如何なる調整また校正も必要無し
• 基準コイル不要
• マイクロプロセッサーによるＬＥＤ表示
• 省スペース設置

ソリューション

• 製品完成後に巻数不良が発見された場合にかかるコスト（中間検査）
• 巻線機へのデータ入力ミス (人為的エラー)
• 巻き線機の故障
• 熟練した検品者の欠如
• 未知のコイルのデータ分析が至急必要な場合
• コイルの断線発見

イントロダクション

コイル巻数測定器DMT-108は、変圧器、インダクションコイル、モーター、発電機、自動車用イグニションコイル、リレー、ソレノイドコイル、テレビ用高圧トランス等のコイル、又その他の様々なコイルの巻数を測定できるように設計されています。

DMT-108は、新開発された特殊技術によって、コイルの形状や大きさに捉われず、如何なる調整や校正も必要とせずに優れた測定精度でコイルの巻数を言い当てます。変圧器の場合、それぞれのタップごとの巻数も測定できます。

操作方法は、とても簡単。測定したいコイルをセンサー（測定棒）に通して測定台に置き、コイルの巻き始めと巻き終わりを２本のリードクリップでそれぞれ挟むと、瞬時に正確な巻数がディスプレーに表示されます。他社の測定器のように、基準コイルのデータを入力したり、対比したりする必要はありません。

持ち上げるのが困難な重量のあるコイルは、測定台に置かなくとも、測定器本体とケーブル線でつながったセンサー台の方を持ち上げて、寝かせたコイルに測定棒を差し込めば、容易に巻数が分析できます。

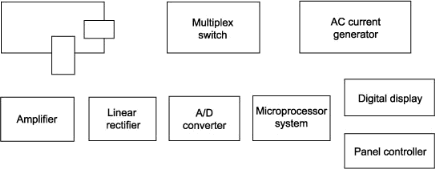

ダイアグラム

仕様

DMT- 108（本体）

測定可能なコイルサイズ	下記測定台参照
測定可能巻数	0 ~ 約60,000ターン
測定精度（最大誤差）	0 ~ 300ターン (0ターン) 　 300 ~ 500ターン (±0~１ターン) 500 ~ 60,000ターン (±0.2% 以内)
測定速度	0.6 秒
寸法	345mm (縦) X 355mm (幅) X 125mm (高)
重量	6.0 Kg
保障期間	１年

仕様

1	内径：6mm 以上 高さ：150mm以内	右写真左から　 6mm x 150mm 10mm x 250mm 10mm x 550mm 30mm x 850mm (別注品)
2	内径：2mm 以上 高さ：150mm 以内
3	内径：10mm 以上 高さ：250mm 以内
4	内径：10mm 以上 高さ：350mm 以内
5	内径：10mm 以上 高さ：550mm 以内

＜寸法＞　85mm (縦) X 75mm (幅) X 90mm (高)
＜重量＞　約2.5 Kg

　　

• 電源アダプター：100V、220V（50Hz/60Hz）
• 測定環境: （温度）5℃ ~ 40℃（湿度）85% 以内
• 上記標準器以外は別注品になります。(内径2mm以上、高さ850mm以内)
• CEマーキング（TUVテストレポート有）
• 1ターン以下は、0または1ターンでカウントします。
• 2 mm x 110 mmセンサーモデルは、5,000ターン以上の測定はできません。
• OEM承ります。
• 上記スペックは、都合により変更する場合があります。

作業イメージ

2mmセンサー

本体1台で別サイズのセンサーを 使い分け る際に使用するチューニング器
